隨著城市的經濟發展，10kV電纜線路在城市配網中的應用越來越廣泛，環網柜、開閉所也隨之廣泛地應用到配電網電纜線路當中。電纜頭作為電網安全可靠運行的薄弱環節，其性能質量不僅取決于電纜頭的材料，更取決于電纜頭的制作工藝，還與實時負荷大小有關。上述任一因素都可能導致10kV環網柜、開閉所及開關柜內電纜頭出現發熱情況，如果沒有及時巡視到位或監測發現，負荷持續增長，電纜頭溫度將上升，直至引發電纜頭爆炸，甚至?xí)构駜?nèi)絕緣套管炸裂，SF6公共氣箱漏氣，造成整個環網柜或開關柜報廢。一臺常見的兩進四出的環網柜價值 30 萬元，再加上檢修材料費、施工費，還有停電損失，損失有幾十萬元。開閉所的造價更高，損失將會更大，所以后果相當嚴重，需要加強巡視和測溫，防范事故發生。

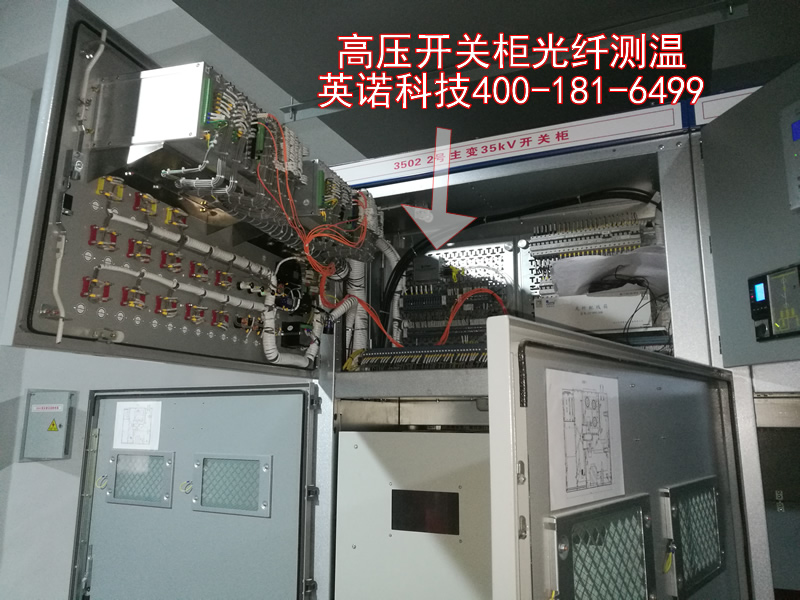

開關柜開閉所電纜接頭熒光光纖測溫系統

(1) 實現設備由于過熱產生故障的早期預測，防患于未然；

(2) 發生過熱故障時，系統能提供報警并準確定位過熱位置，指導檢修工作。

(3) 直觀顯示電纜接頭、設備、母線溫度的具體位置及名稱，實時連續的溫度監測。保存歷史數據，作為運行經驗的積累和事故分析的依據。

(4) 具有RS485網絡接口，可與站內的管理網絡相連，實現信息的共享，連結站內局域網的計算機可同樣具有溫度顯示和報警功能，安裝于主控室的主機和連網的計算機能夠自動顯示相應的報警提示。

(5) 光纖溫度在線監測監控系統作為傳統式溫感火災探測器的替代品，具有精度高、數據傳輸及讀取速度快、自適應性能好、檢測故障準確直觀等優點，實現了傳統式溫度測量無法實現的諸多功能和現場無法解決的問題。

(6) 可根據需要通過系統對每個溫度傳感器設定不同的報警溫度。當溫度達到預定值時，系統報警，顯示故障電纜頭位置。

(7) 系統可根據開關柜及電纜頭溫度正常與否進行分析判斷，根據溫度變化趨勢對可能出現的事故進行報警，具有超溫報警、溫升異常報警、越限事故自動記錄打印以及事故追憶功能。



華光天銳開關柜光纖測溫系統的優點

1、運行穩定。光纖測溫系統具有在線采集、監測、分析現場溫度的功能，這些分析包括超溫分析、溫升趨勢分析、溫度梯度分析和自動環境溫度補償?shù)龋⒛茏鞒鰣?bào)警、對比、歷史記錄等處理，保障在電纜發頭生事故之前作出處理。這些方法都是基于大量現場實踐的基礎上實現的，具有極高的可靠性和準確性。

2、直觀顯示

開關柜測溫系統充分發揮了溫度監測的優勢，在軟件界面上直觀顯示開關柜溫度數值圖，并且開關柜布局圖中顯示出開關柜觸頭及電纜接頭分布位置，可實時直觀的顯示出被測點的溫度數值。預測開關柜及電纜接頭火災事故，歷史記錄分析功能保存了自系統安裝以來所有測點溫度的變化情況。根據需要選擇不同的測點、不同的時間段，可綜合分析開關柜及電纜接頭的運行情況。根據溫升趨勢，可早期預測出開關柜及電纜接頭的老化程度，并確定可能出現過熱故障的部位，提供設備的維修依據。

3、靈活的參數設置

開關柜光纖測溫裝置滿足了各種復雜的現場需求。靈活的參數設置使得系統的分析和報警功能更加完善。用戶可根據現場實際情況靈活配置記錄間隔、記錄方式、溫度報警值、溫度趨勢報警值等參數。

4、完善的在線設備自檢功能，有力地保障了設備的安全運行。系統具有設備自檢功能和自我診斷能力，方便了設備的檢查、維修工作，同時也保證了設備正常有效的工作。



熒光光纖測溫系統非常適用于高壓開關柜及電纜頭的在線監測，目前在全國各地的電網系統中多用于35/10kV供電系統，每根熒光光纖終端上連接一個光纖溫度傳感器對應一個測溫點，安裝實施方便，便于擴展。實踐證明運行可靠，可及時發現隱患，做到對設備的預知預控，有效減少了供電事故，并為計劃檢修提供依據，值得在其他需要在線測溫的設備上推廣應用。
